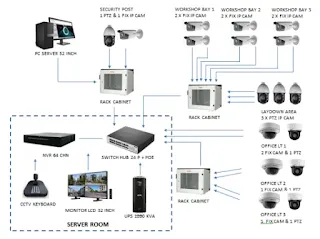

Topologi CCTV mengacu pada cara perangkat CCTV (kamera, DVR/NVR, dan komponen pendukung lainnya) dihubungkan dalam sebuah sistem. Pemilihan topologi yang tepat memastikan sistem berfungsi secara efisien, andal, dan mudah dikelola. Berikut adalah beberapa jenis topologi CCTV dan panduan singkatnya:

---

1. Topologi Star (Bintang)

Topologi ini merupakan salah satu konfigurasi yang paling umum digunakan dalam sistem CCTV.
Ciri-ciri:

• Semua kamera CCTV terhubung langsung ke DVR/NVR.
• DVR/NVR bertindak sebagai pusat kendali dan penyimpanan data.

Kelebihan:

• Mudah diatur dan dikelola.
• Jika satu kamera gagal, tidak memengaruhi kamera lainnya.
• Cocok untuk rumah atau kantor kecil.

Kekurangan:

• Bergantung pada DVR/NVR sebagai pusat; jika rusak, seluruh sistem terganggu.
• Membutuhkan banyak kabel.

---

2. Topologi Ring (Cincin)

Kamera dan DVR/NVR dihubungkan dalam bentuk lingkaran menggunakan kabel atau jaringan.
Ciri-ciri:

• Setiap perangkat terhubung dengan perangkat sebelum dan sesudahnya, membentuk lingkaran.

Kelebihan:

• Jika satu kabel terputus, data tetap dapat dialirkan melalui jalur alternatif.
• Efisien dalam penggunaan kabel.

Kekurangan:

• Lebih kompleks untuk diatur.
• Jika terlalu banyak perangkat, dapat menyebabkan keterlambatan pengiriman data.

---

3. Topologi Mesh (Jala)

Dalam topologi ini, setiap kamera terhubung langsung ke beberapa kamera lainnya atau ke pusat kendali.
Ciri-ciri:

• Digunakan pada sistem jaringan CCTV berbasis IP.

Kelebihan:

• Tingkat keandalan tinggi karena banyak jalur cadangan.
• Cocok untuk area besar seperti kampus atau pabrik.

Kekurangan:

• Biaya instalasi tinggi.
• Pengaturan dan manajemen sistem lebih rumit.

---

4. Topologi Tree (Pohon)

Mirip dengan topologi bintang, tetapi memiliki sub-jaringan (sub-star) yang terhubung ke satu DVR/NVR utama.
Ciri-ciri:

• Ideal untuk area besar yang membutuhkan banyak kamera, seperti gedung bertingkat.

Kelebihan:

• Memungkinkan pengelolaan terpisah untuk setiap sub-jaringan.
• Skalabilitas tinggi.

Kekurangan:

• Bergantung pada DVR/NVR utama.
• Jika ada masalah pada DVR/NVR utama, sub-jaringan bisa terganggu.

---

5. Topologi Wireless

Digunakan pada sistem CCTV tanpa kabel (wireless). Kamera terhubung langsung ke router atau DVR/NVR melalui jaringan Wi-Fi.
Ciri-ciri:

• Kamera IP digunakan untuk transmisi data secara nirkabel.

Kelebihan:

• Instalasi lebih fleksibel karena tanpa kabel.
• Cocok untuk rumah atau kantor dengan desain modern.

Kekurangan:

• Keterbatasan jangkauan jaringan Wi-Fi.
• Rentan terhadap gangguan sinyal dan serangan siber.

---

Tips Memilih Topologi CCTV

1. Kebutuhan Lokasi: Pilih topologi berdasarkan ukuran area dan jumlah kamera yang dibutuhkan.
2. Anggaran: Topologi sederhana seperti star lebih hemat dibandingkan mesh.
3. Jenis Sistem CCTV: Analog atau IP CCTV memiliki kebutuhan topologi yang berbeda.
4. Keandalan: Untuk area penting, gunakan topologi dengan cadangan jalur, seperti mesh atau ring.

---
